XREA/CORESERVERでMovable TypeのCaptchaが表示されない不具合について

XREA/CORESERVERで、Movable TypeのCaptchaが表示されない不具合があります。Movable Type 4.x/5.xで発生するようです。

当ブログのコメントでやりとりがありましたので本エントリーで情報展開致します。

１．問題点

XREA/CORESERVERで、Movable Typeのコメント投稿にCaptchaを設定しても、Captcha画像が表示されません。

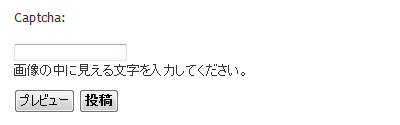

問題発生時のコメント投稿部分のCaptcha

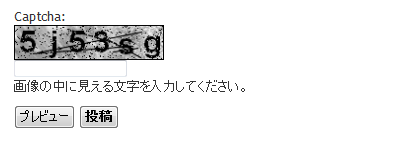

本来のコメント投稿部分のCaptcha

事象を確認できたのはXREA+です。また頂いたコメントからCORE-MINIも発生するようです。CORE-Aでは不具合は確認できませんでした。

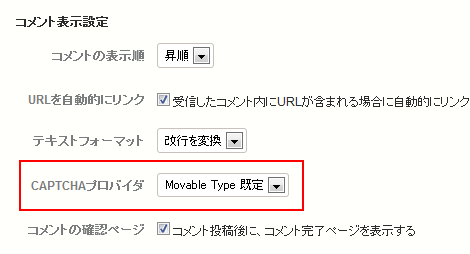

なお、Captchaの設定は、管理画面の「設定」→「コミュニケーション」でCAPTCHAプロバイダから「Movable Type既定」を選択して、インデックステンプレートを再構築します。

この作業を完了して、XREA/CORESERVERでCaptchaが表示されない場合は本エントリーの事象に遭遇している可能性があります。

２．原因

ネットで調べたところ、XREA/CORESERVERではImageMagickのmontageコマンドが動作しないようです。Movable TypeのCaptcha表示の内部処理では、montageコマンドを実行するためにPerlMagick APIのMontageを使用しているので、その部分でエラーになっているようです。

３．修正内容

lib/MT/Util/Captcha.pmを任意のエディタで開き、以下の部分を修正します（赤色部分を削除して、青色部分を追加）。

修正前

sub _generate_captcha {
    …中略…
    # Combine all the individual tiles into one block
    my $tile_geom    = join('x', $len, 1);
    my $geometry_str = join('x', WIDTH(), HEIGHT());
    my $im = $imbase->Montage(geometry => $geometry_str,
                              tile     => $tile_geom);
    $im->Blur();
    …中略…
}

修正後

sub _generate_captcha {
    …中略…
    # Combine all the individual tiles into one block
    my $tile_geom    = join('x', $len, 1);
    my $geometry_str = join('x', WIDTH(), HEIGHT());
    my $im = $imbase->Append(stack=>'false');
    $im->Blur();
    …中略…
}

Appendは画像を結合するAPIです。stackの値に「false」を設定すると横並び（左から右）に結合します。「false」はデフォルト値なので、「stack=>''」としても同様の効果があります。「true」を設定するか、stackを記述しないと縦方向（上から下）に結合します。

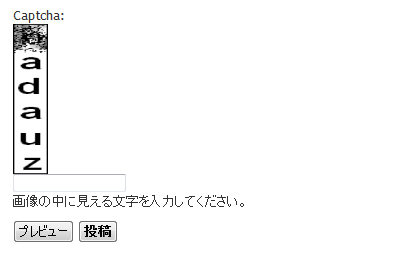

参考：縦方向に結合したCaptcha

３．参考情報

参考情報は以下です。ありがとうございました。

• chiffon.さんのコメント
• XREA&CORE SUPPORT BOARD - ImageMagickのmontageコマンドにてエラー
• 楓 software: ボタン絵結合ツール
